DMC300系列

智能變送/控制器

1.概述

歡迎您使用DMC系列智能變送/控制器，本款產品集成了液位高度顯示及變送輸出，容積顯示(可選，可定制)，溫度顯示(可選)，開關觸點控制(可選)等多種功能。采用24VDC電壓輸入或者220V電壓輸入，可輸出4-20mA信號或485信號，并可同時提供0-4路報警控制(可選)。

在您使用此儀器前，請仔細閱讀使用說明書，以幫助您正確使用和維護。基于不斷改良儀器性能的目的，本公司保留不作預先通知的情況下對產品進行改進，以及對本說明書內容及配件進行更改的權利。

在您收到貨物之后，請小心地打開包裝，觀察檢查儀表外觀是否有因為運輸擠壓碰撞等造成的損壞，配件是否齊全。如發現異常，請立即與經銷商或本公司取得聯系。

任何情況下，不得自行拆卸儀表，如有此類行為，本公司不再負責保修。

2.技術參數：

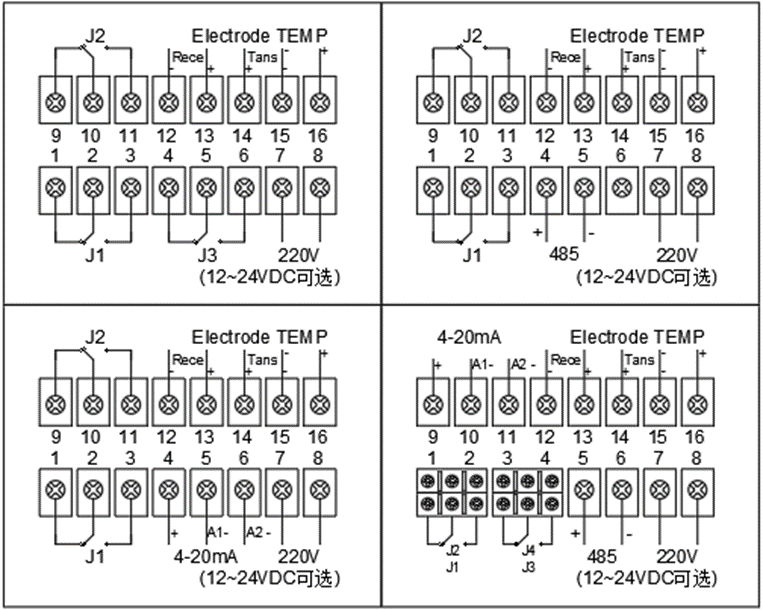

3.接線及安裝

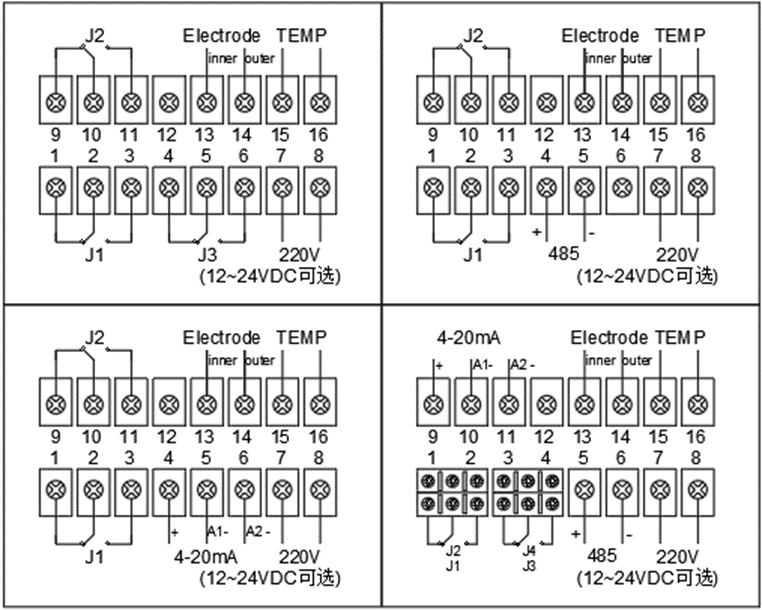

根據所選功能模塊的不同，接線方式也不相同。儀表的接線圖如下：

接兩電極+溫度，雙信號：

接電磁式+溫度，雙信號：

安裝及注意事項：

1．     安裝時請避免因外力碰撞而損壞儀表。

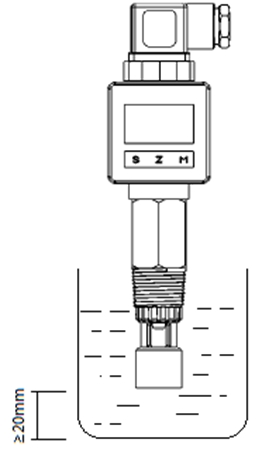

2．     探頭下端距離容器底部至少保留20mm的距離，否則測量示數會比實際值偏小。

3．     請確保探頭全部浸入待測溶液中。

4．     接線后，請仔細檢查無誤后再通電。

4.校準說明

變送器在出廠前已經校準，不宜變動隨意電氣校準設定值。如需進行現場校準，可按照下列步驟進行。校準前，請預先準備好校準用的標準溶液。 可以按照標準液1、標準液2進行兩點校準，也可以在空氣中校準零點，用標準液2校準斜率。

現在，以量程為200mS的電導率變送器舉例說明校準方法，其它類型的變送器校準操作類似。如有條件，變送器的標準液校準最好在25攝氏度下進行。

校準方法：

變送器通電，長按S鍵，進入密碼菜單，輸入密碼后進入設定模式。按S鍵切換至P02界面，按M鍵進入標準液校準子功能。

1．     預先準備在25攝氏度下電導率為200mS的電導率標準溶液，密封待用（如無，可用質量分數為15.5%的NaCl溶液代替。15.5%的NaCl溶液在25攝氏度時的電導率約為200mS）。變送器取出，探頭清洗并搽干待用。

2．     變送器通電，長按S鍵，進入密碼菜單，輸入密碼后進入設定模式。按S鍵切換至P02界面，按M鍵進入標準液校準子功能。

3．     零點校準：保持探頭暴露在空氣中，設定界面顯示buff1的當前測量值。待數值穩定后，再次按S鍵進入修改界面，按Z和M鍵修改當前值為000.0，按S鍵確認。

4．     斜率校準：將探頭全部浸入事先準備好的溶液中，設定界面顯示buff2的當前測量值。待數值穩定后，再次按S鍵進入修改界面，按Z和M鍵修改當前值為200.0，按S鍵確認。

5．     按S鍵，直至退出設定模式。

校準時的注意事項：

?  被測溶液的容器必須清潔,不得有離子沾污。

?  高純水被盛入容器后應迅速測量。因為空氣中的CO2會不斷地溶于水樣生成導電較強的碳酸根離子,電導率會不斷的上升,測得的數據不準。

?  如探頭為電磁式探頭，探頭距容器的底面及側壁需保持不小于20mm的距離。

如探頭為同軸式電極，請注意不要用手觸碰電極部分。防止手上的油脂沾染在電極測量面，導致測量不準確。

5.界面操作

產品出廠前均已經校準，若非必要，請不要調整界面參數。如果需要進行校準，請按如下步驟進行設定。進入設定模式都有密碼保護。密碼由廠方設置，用戶不能自行修改。

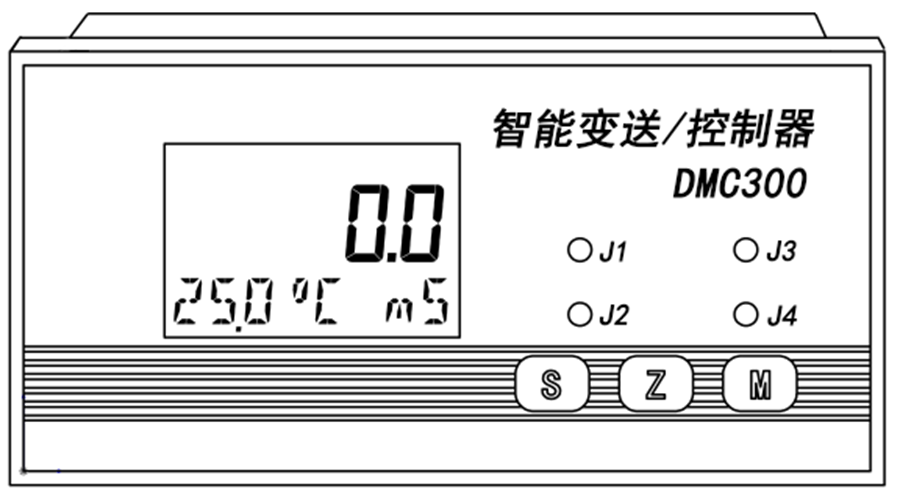

5.1按鍵說明

LED燈的指示：LED燈亮起，表示相應的繼電器處在工作狀態。

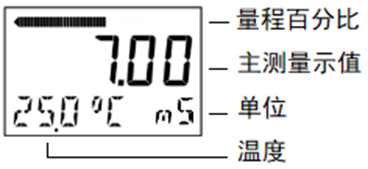

5.2測量界面

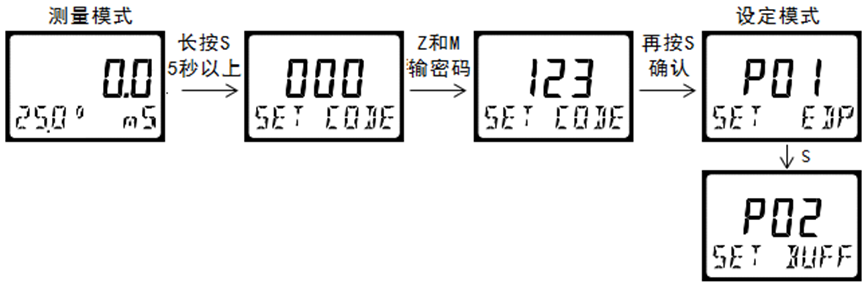

5.3進入設定模式

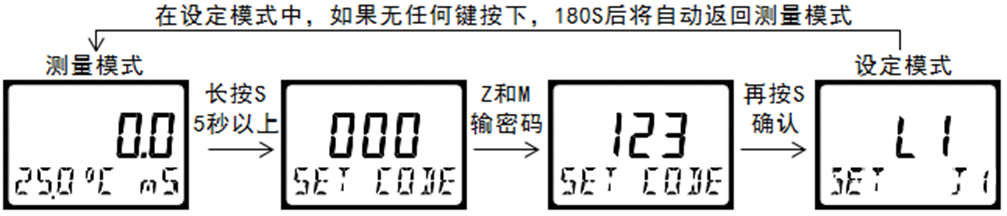

長按S鍵5秒以上，進入密碼界面。按Z和M 鍵輸入密碼后按S 鍵進入菜單界面。如輸入密碼錯誤，會顯示Err后并返回顯示界面。若在設定界面中無操作，3分鐘后會自動跳轉回顯示界面。

本產品的出廠默認密碼為：123

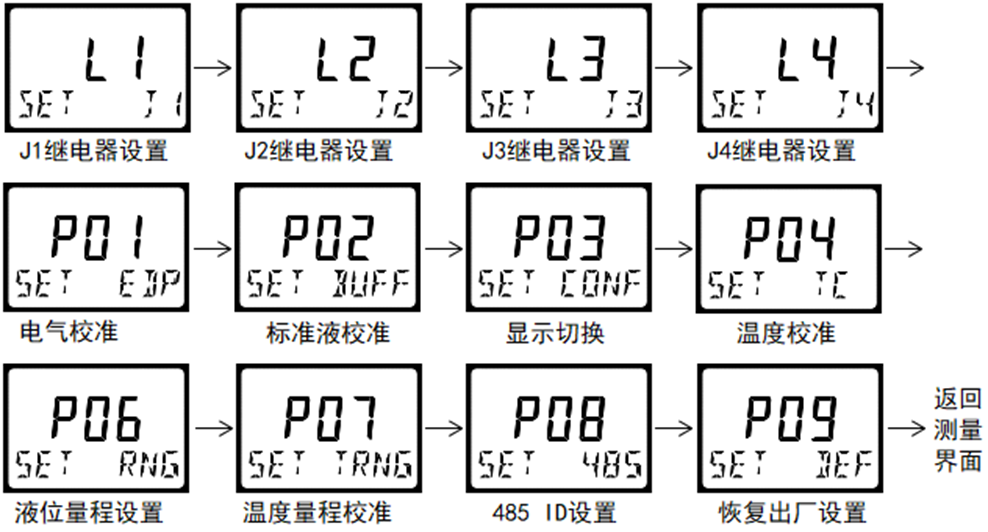

5.4設定界面菜單

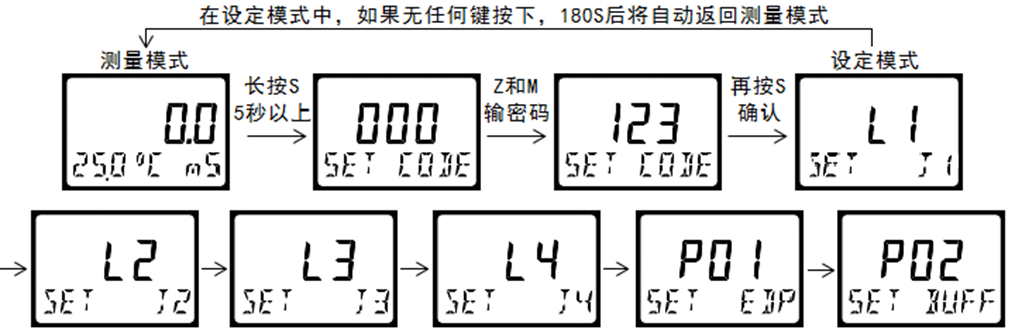

在設定界面，按S鍵進行菜單切換，按M鍵進入子功能的設定界面：

若儀表無相應的功能模塊，設定菜單中對應的子功能也會缺失。

5.5子功能的設定

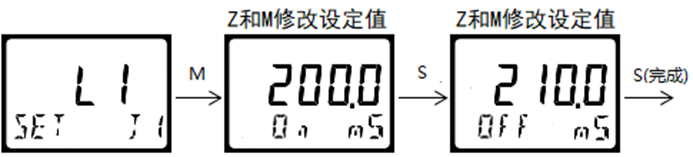

5.5.1 L1/L2/L3/L4報警點設置(無報警功能的無此界面)

L1~L4-報警點設置：在L1~L4界面依次完成J1~J4報警點的設置。

在L1~L3子菜單中按M鍵進入，儀表下排左側On界面設置繼電器吸合值/Off界面設置繼電器的釋放值，用Z和M鍵修改主顯示區的報警位置設定值，按下S鍵確認，報警點設置完成。

設定J1~J4繼電器動作值，應依據如下三個原則：

吸合值>釋放值：測量值≥吸合值，繼電器吸合

               測量值≤吸合值，繼電器釋放

吸合值<釋放值：測量值≤吸合值，繼電器吸合

               測量值≥吸合值，繼電器釋放

吸合值=釋放值：繼電器無動作

吸合值不等于釋放值，其之間的區域構成回程不動作區。通常，回程不動作區取2-6個字。

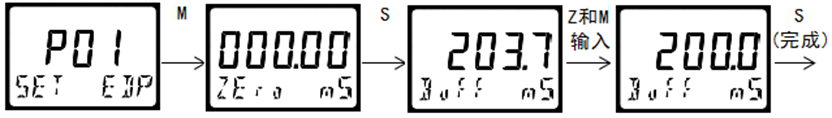

5.5.2 P01-電氣校準

電氣校準在儀表出廠之前已經進行過，并不是十分必要。如果想要再次進行電氣校準，就必須有合適的測量和檢驗設備。首先切斷儀表電源，將電極連線從儀表的接線端子上拆下來。將電極輸入端子分別于電阻箱引腳連接，給儀表通電。

在P01子菜單中按M鍵進入，儀表下排左側顯示Z表示零點校準，右側顯示傳感器實測的電導值。將輸入端開路即電導為0mS，等待底部顯示的電導值趨于穩定后，按下S鍵確認，零點校準完成。隨后，儀表下排左側顯示S表示斜率校準。調節電阻箱使輸出一個合適的電阻值，用戶可以按Z或M鍵修改主顯示區為電導的真實值。修改完成后，等待底部顯示電導趨于穩定后，按下S鍵確認，斜率校準完成，界面顯示當前的零點值和斜率值，并自動跳轉到設置菜單。

請注意：在該界面下的顯示值是未經過溫度補償的電導率值。

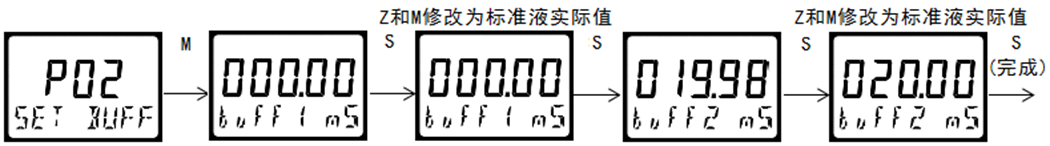

5.5.3 P02-校準液校準

儀表在初次使用、更換電極或長時間停用后，應當使用校準液進行進行二點校準。請預先準備已知電導率值的校準液、清洗水及吸水紙。

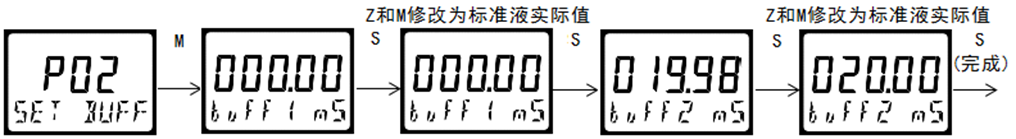

在P02子菜單中按M鍵進入，將電極清洗后沾干放入第一點校準液中。在Buff1界面，等待電壓值趨于穩定后，按Z或M鍵輸入校正值(mS或%)，按下S鍵確認，第一點校正完成，自動進入Buff2界面。將電極清洗沾干放入第二點校準液中，等待電壓值趨于穩定后，按Z或M鍵輸入校正值(mS或%)，按下S鍵確認，兩點校準完成，界面顯示SLOP新的斜率值，并自動跳轉到設置菜單。

注意：單位以及小數點位置為軟件預設，用戶無法修改。

如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.4 P03-切換顯示

僅酸堿鹽濃度變送器有此功能模塊。在此功能下，可切換顯示酸堿鹽濃度與電導率。需要注意的是，切換前后的濃度/鹽度和電導率不是對應關系，需要重新進行標準液校準。

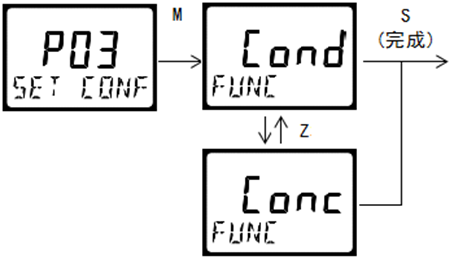

在P03子菜單中按M鍵進入，界面顯示Conc，為濃度/鹽度模式,單位為%或PSU。按Z鍵可切換為Cond，為電導率模式，單位為mS。再按S鍵確認并返回設置菜單。

5.5.5 P04-溫度校準

儀表測量界面上顯示當前溶液的溫度，同時，應用該溫度值對電導率值進行溫度補償。在默認情況下，儀表采用自動溫度補償模式，即補償溫度隨環境變化而變化。如不需要，可設置為手動溫度補償模式，此時的補償溫度MTC為固定值。在儀表使用時，若遇到突然溫度傳感器短路或斷路等情況，儀器會自動判別并將溫度值調整為預設定的流體溫度FLUI值。

請注意：用戶實際測量時，建議不要將溫度補償設置為手動溫度補償模式！因為溶液的電導率隨溫度的變化而變化，固定的溫度值使儀表無法正確反映出電導率值的變化究竟是因為溶液電導率變化了，還是僅僅溶液溫度發生改變而使示數發生了變化。當然，如果用戶想知道的是原始電導率值，可以使用手動補償模式且設定補償溫度為25℃。此時儀表無溫補作用，即：顯示值為當前溫度下的未經折算的電導率值。

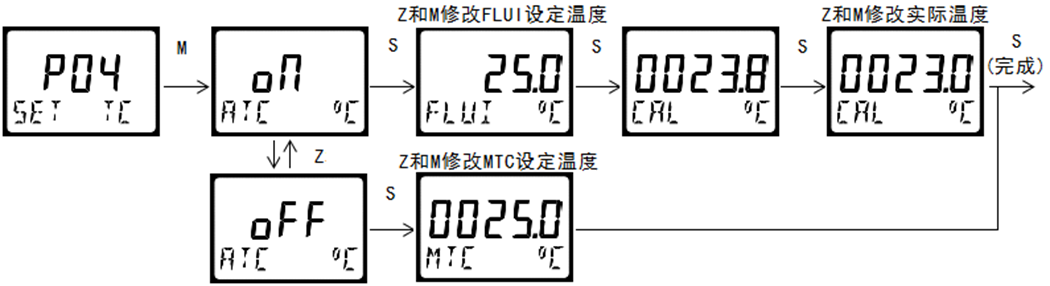

在P04子菜單中按M鍵進入，液晶主顯示區顯示ON字樣，表示溫度自動補償功能開啟，直再按S鍵進入自動溫度補償設置界面。用戶可以按Z鍵切換至OFF字樣，將自動溫度補償功能關閉，再按S鍵，進入手動溫度補償設置界面。

在自動溫度補償模式中，先設定流體溫度FLUI(默認為25℃)，再次按S鍵顯示當前環境溫度值。如果該數值與當前實際環境不一致，就再次按S鍵進入修改界面，按Z或M鍵修改為當前溫度的真實值后，再次按S鍵返回設置菜單。在手動溫度補償模式中，用戶可以用Z或M鍵對手動補償溫度MTC進行設定。按S鍵確認并返回設置菜單。

如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。

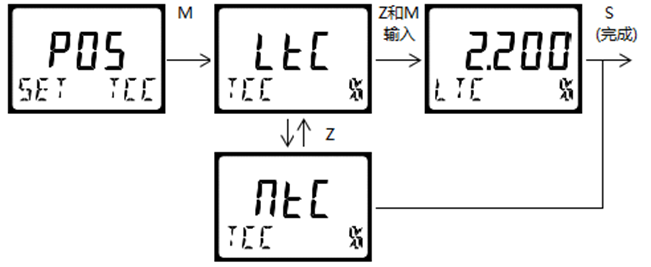

5.5.6 P05-溫度補償系數設定

被測溶液電導率值受溫度變化的影響較大，要依據電導率值分析被測溶液，就需要進行溫度補償折算成基準溫度下的數值才具有應用意義。本變送器把被測溶液的電導率值自動折算成25℃下的數值并顯示出來。

不同的酸堿鹽溶液的溫度補償系數并不相同。同一溶液在不同溫度下的溫度補償系數也不相同。一般地，鹽類溶液的電導率溫度系數為(2.0~3.0)%℃^-1；酸類溶液的溫度系數為(1.0~1.6)%℃-1；堿類溶液的溫度系數為(1.8~2.2)%℃^-1；天然水的溫度系數約為2.0%℃^-1。本變送器的溫度補償系數分為線性補償(恒定溫度系數)和非線性補償（內置補償曲線）兩種。儀表出廠前預設的線性溫度系數設為2.0%℃-1，低濃度電導率類產品，預設的內置補償曲線為中性水的溫度曲線。

若用戶有需要，可對溫度補償系數進行修改。若用戶把溫度系數改設為0.00%，則儀表無溫度補償作用，即：顯示值為當前溫度下的未經折算的電導率值。

在P05子菜單中按M鍵進入，界面顯示LtC，為用戶可修改的線性補償系數。按Z鍵可切換為NtC，為內設的非線性補償系數。用戶可以按Z鍵切換補償方式，病按Z或M鍵修改設定值。修改完成后按S鍵確認并返回設置菜單。

5.5.7 P06-電導率/酸堿鹽濃度量程設定

該功能模塊用于設定儀表的液位量程范圍。

在P06子菜單中按M鍵進入，儀表下排顯示ZEro表示低量程值，用戶可以按Z或M鍵修改設定的低量程值。修改完成后按S鍵，儀表下排顯示Full表示滿量程值，用戶可以按Z或M鍵修改參數的滿量程值。修改完成后按S鍵確認并返回設置菜單。在測量模式中，儀表的進度條會顯示傳感器所在的狀態。

如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。

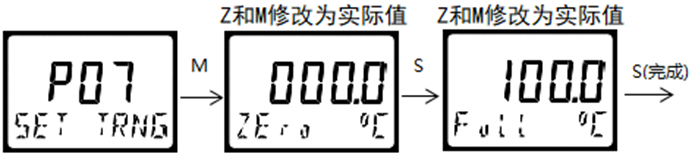

5.5.8 P07-溫度量程設定

該功能模塊用于設定儀表的液位量程范圍。

在P06子菜單中按M鍵進入，儀表下排顯示ZEro表示低量程值，用戶可以按Z或M鍵修改設定的低量程值。修改完成后按S鍵，儀表下排顯示Full表示滿量程值，用戶可以按Z或M鍵修改參數的滿量程值。修改完成后按S鍵確認并返回設置菜單。在測量模式中，儀表的進度條會顯示傳感器所在的狀態。

如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。

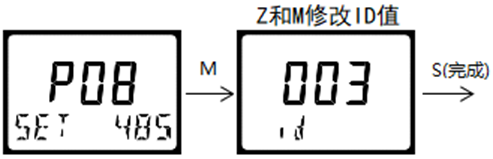

5.5.9 P08-485通訊ID地址設定

僅485通訊型變送器有此功能模塊，該功能模塊用于設定儀表的ID地址。

在P08子菜單中按M鍵進入通訊地址設定。儀表下排顯示id上排顯示003(默認ID地址)，用Z或M鍵修改儀表地址，按S鍵保存并自動跳轉到設置菜單。通訊協議參看485設置。

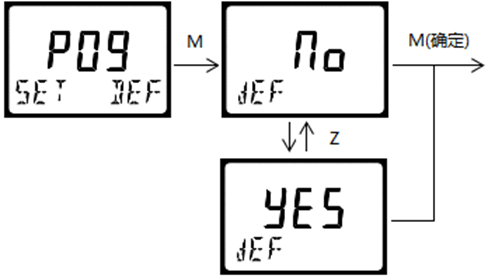

5.5.10 P09-恢復出廠設置

該模塊用于恢復儀表的出廠設置。在P09子菜單中按M鍵進入恢復出廠設定。儀表下排顯示dEF，儀表上排顯示No(YES)，用戶可按Z鍵切換到需要的選項，按下M鍵確認。

選擇YES項，可以將您的儀表有關設定值恢復到出廠設定值。

6．485設置

6.1 MODBUS通信協議

DMC系列智能變送/控制器采用標準Modbus RTU 通訊協議，波特率設置為9600bit/S，CRC16校驗，支持03（讀參數及數據）及06（寫單個參數）這兩條指令。設備出廠的串口參數默認為9600、N、8、1。

數據編碼：ModBus使用最高有效字節在低地址存儲的方式表示地址與數據項。即當發送多個字節時，首先發送最高有效字節。

通訊數據的類型及格式：信息傳輸為異步方式，并以字節為單位。在主站和從站之間傳遞的通訊信息是10位的字格式

通訊數據（信息幀）格式：

對于03指令(讀取一個或多個寄存器的數據)

指令如下：ADDR+03+起始寄存器地址+寄存器個數+CRC校驗碼

返回數據為：ADDR+03+數據長度+測量值高位+測量值低位+(……如讀取多個寄存器)+CRC校驗碼

對于06指令(把一組二進制數據寫入單個寄存器)

指令如下：ADDR+06+寫寄存器地址+要寫入的數據高位+要寫入數據低位+CRC校驗碼

6.2寄存器列表

DMC系列智能變送/控制器的默認ID為05

6.3協議應用范例

舉例說明，假設產品的ID地址已經設置為04，解釋如下：

(范例中的寄存器地址為報文地址，為映射地址-1)

例：讀取變送器測量值

發送指令：04 03 00 01 00 01

接收指令：04 03 02 00 AE F5 F8

例：讀取溫度值

發送指令：04 03 00 02 00 01

接收指令：04 03 02 04 8B 75 87

例：修改變送器ID地址

發送指令：04 06 00 08 00 06

接收指令：04 06 00 07 00 06 B8 C5

從機響應返回的報文格式：與主機發送的報文格式及數據內容完全相同。從機地址從04改為06

7．配件和備件

此產品包括：

DMC系列智能變送/控制器 1只；

? 傳感器1只；

? 說明書一份；

? 安裝附件（選配）

8．質量保證

本產品提供一年質保，從交貨日期算起。產品保修不包括使用不當造成的損害。如果需要維修，請將產品寄回并承擔運費。發貨時需要良好的包裝，以避免運輸工程中造成的損壞。

文檔編號：22112301
