產品概述
遠傳變送器可將介質的液位轉換為4-20mA標準電流信號或數字信號輸出，以方便遠程顯示或控制。

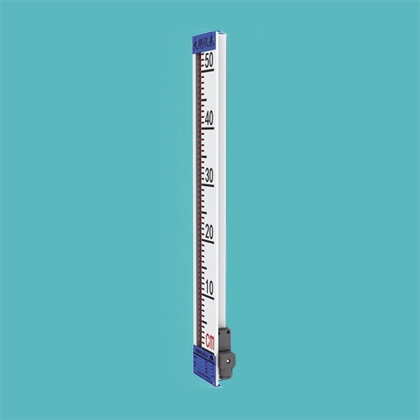

指示器內置式遠傳：直接內置指示器面板中，省掉了不銹鋼防護管的同時提高了信號靈敏度和電氣可靠性。用于工作溫度不高于80℃的工況下，電氣接口為赫斯曼插頭。

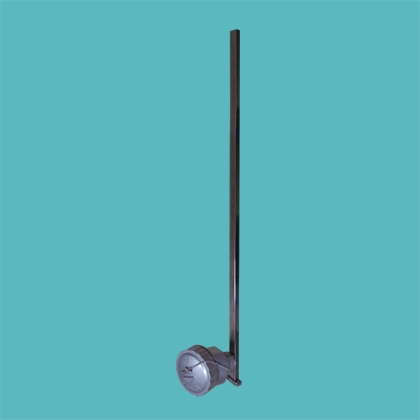

常規遠傳變送器：用于工作溫度高于80℃的工況下，如現場需要可帶就地表頭顯示。電氣接口為M16X1.5。
防爆遠傳變送器：可用于易燃易爆場合，如現場需要可帶就地表頭顯示，電氣接口為M20X1.5。
工作原理
變送器基于磁耦合原理工作，主要由傳感器和轉換電路兩部分構成，傳感器內裝有一組干簧管和精密電阻，當磁翻板液位計主體管內的浮子隨液位變化上下移動時，位于液面處的干簧管依次接通使傳感器的輸出電阻值變化，接線盒內的轉換電路模塊將該阻值轉換成4-20mA電流輸出。
主要技術參數
測量范圍：200-6000mm,對超過6000mm的或運輸條件不允許超過長度的液位計可采用分段制造
精度：±1.5%
電源：24VDC（15-35V）
功耗：≤1.0W
輸出信號：二線制，4-20mA、RS485、Hart
工作溫度：-40-150℃
電氣接口：M16X1.5，M20X1.5
防爆等級：ExibiiCT6
防護等級：IP65可選
